Point bleu A866
Marque: Point bleu	Type: A866
Année 1939
Tubes:ECH3, EF9, EBF2, EL3N, 1883, EM4	Type: Superhétérodyne (MF 472 kHz)
Gammes d'ondes: 4 gammes. GO, PO, OC	Bouton de préselections sonores







TSF de 1939

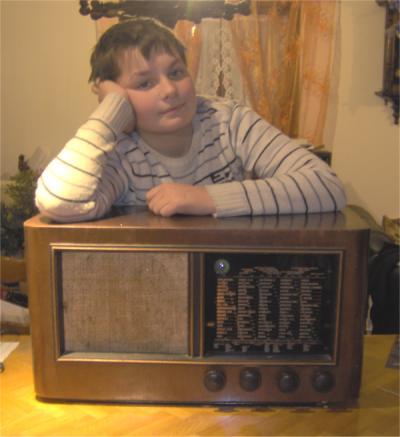

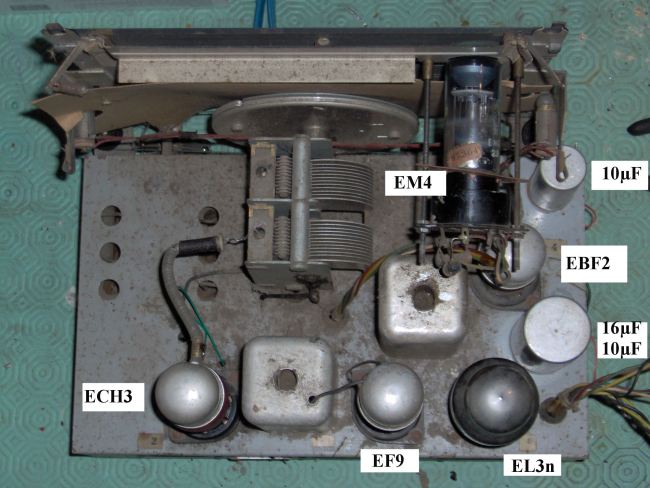

 Récepteur à 5 lampes

ECH3  Feb.1939 Triode-Hexode   Changeuse de fréquence
 EF9 Avril 1938 PENTODE   RF/IF-Stage
EL3N Août 1938 PENTODE   Power/Output
EBF2 juin 1938 Double Diode Pentode   RF/IF Stage
EM4 juin 1939 2 Oeil magique   Indication

Schéma

Je ne vais pas m’attarder sur l’alimentation et le tube 1883 voir la rubrique "  Alimentation des années 1940 " .

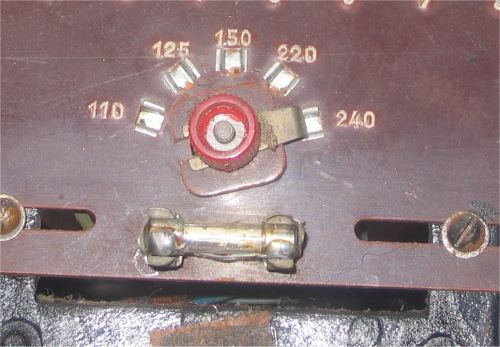

Juste une explication : pour que le transfo grille de cette façon, je pense que l’un des condos d’alimentation de 16µf de filtration d’alimentation était sec ou alors fuyait, ce qui devait consommer. Le fusible avait fondu ce qui est normal vu qu’il y avait une consommation trop importante. Quand on regarde la photo, on peut voir que sur le fusible un fil a été soudé.



La TSF a du fonctionner de nouveau, mais pour une courte durée, car le transfo a chauffé, jusqu'à ce que le secondaire grille.



 2 aspects visuels :

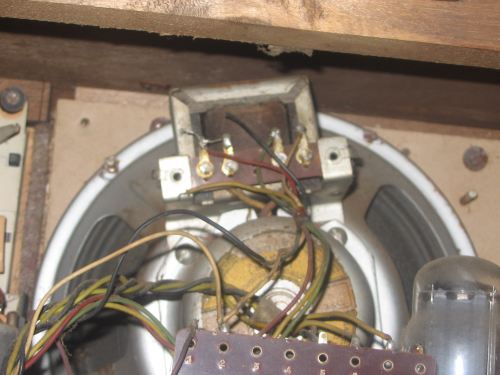

2 fils dessoudés ou coupés au niveau du transfo d’excitation du Haut-Parleur

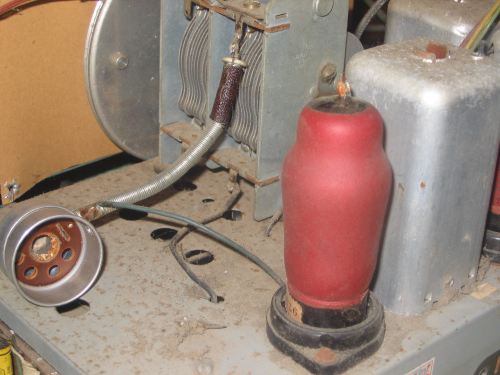

Anneau de la grille inexistant sur le tube ECH3, mais par chance le fil de sortie de la lampe est toujours présent

Restauration :

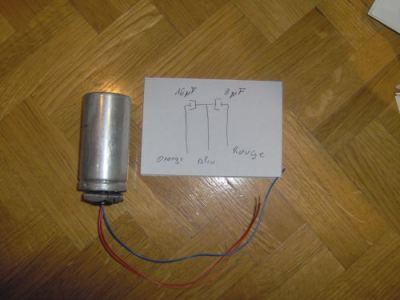

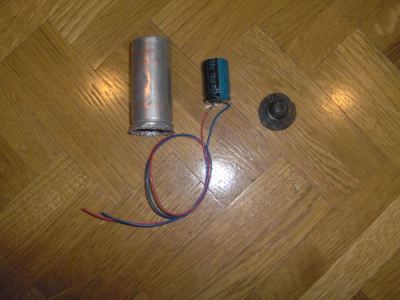

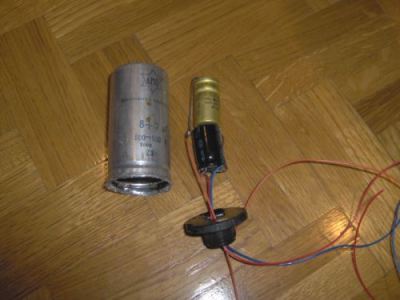

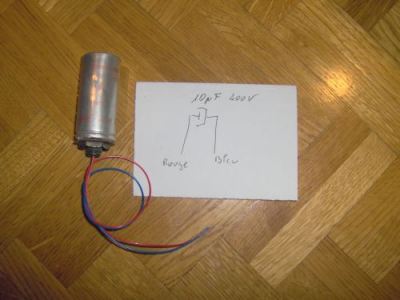

-Changement des 3 condensateurs d’alimentation

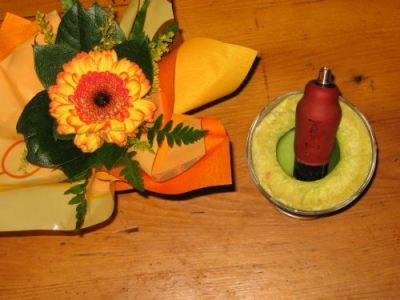

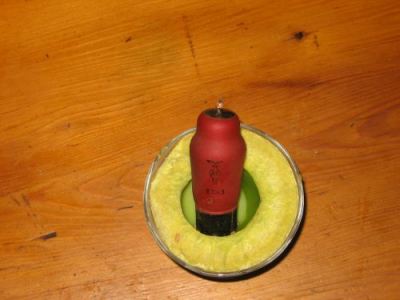

- remise en état du tube ECH3 avec un petit morceau de tube de cuivre collé sur la lampe et soudé au fil qui sort

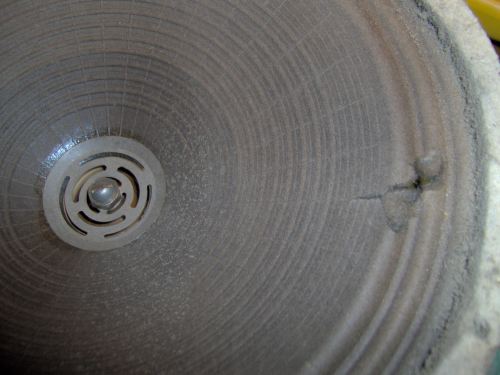

- Coller le carton du HP qui à un endroit est percé

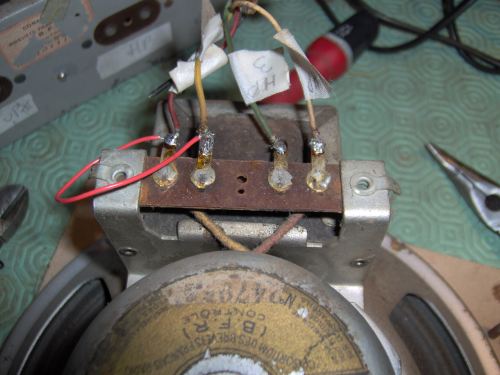

- Refaire la connectique du tranfo d’excitation du Haut-Parleur, mais pour cela il fallait que je fasse des recherches plus approfondies, car le schéma de la radio ne correspond pas à ce type de transfo. Merci au forum http://www.tsf-radio.org A 3 personnes, nous y sommes arrivés pour se rendre compte que le fil noir qui est la masse, ne doit être relié à aucun des connecteurs du transfo.

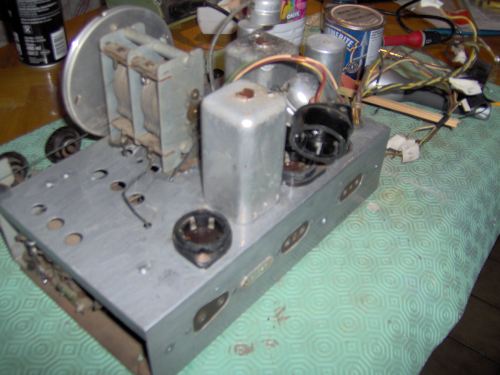

- Peinture du châssis



Après cela j’ai mis sous tension la radio, mais le résultat n’était pas concluant du tout.
L’oreille contre le haut-parleur, un silence total dans la pièce, une antenne de 20 mètres connectée, j’ai pu capter une radio en grandes ondes mais très faiblement. Donc pas de mystère, il fallait changer tous les condos papier et mica et surtout commencer par le condo de liaison 22nF 250V entre plaque EBF2 et grille n°1 EL3.



Tous les condos sont CM alors je vous rappel que 1CM= 1,113pF
La fréquence d'accord est de 80 KHz.



En examinant le poste plus précisément, j'ai la certitude que le haut-parleur n'est pas d'origine. Une excitation de l'ordre de 1,5K à 2K me semblerait plus appropriée.
Le système de contre réaction et de présélection sonore est assez complexe mais efficace.



Une fois tout cela fait le résultat est très satisfaisant. Je rappelle qu’une antenne de 20 à 30 mètres de long est nécessaire.
Le son est très net et de très bonne qualité. Cela est dû à la taille du HP

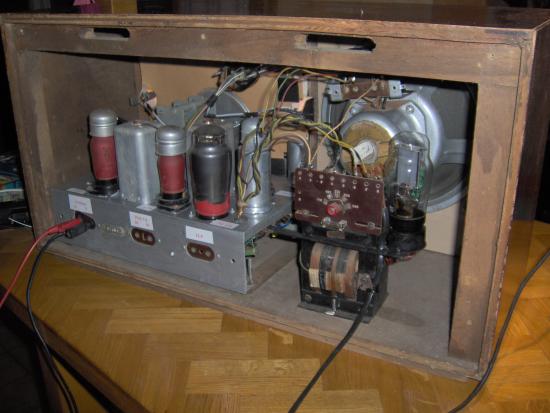

Au niveau de la caisse, j’ai simplement fait un bon nettoyage, idem pour le  carde scanné

Un peu d’huile en bombe pour tous les galets de guidage du fil des stations pour éviter les grincements, et voila notre TSF de 70 ans comme neuve.



(©) janvier 2009
